안녕하세요 새길이엔시 유태근 선임입니다.

회사명 : 새길이엔시

시리얼 넘버번호 : 2008-0634 [design]

앵커지지더블 계산 부재검토에서 응력에 대한 안전검토부분에서 발생치/허용치가 1.00를 넘으므로 상하 띠장을 연결하여 수직분력에 같이 저항하도록 해본다.

라고 되어있는데요 1을 넘으면 상하띠장으로 분담해서 반으로 계산되어지는걸로 이해되는데 띠장이 상하로 분담될수 있는 근거를 알수있을까요?

그리고 처음부터 처음부터 상하띠장으로 보강으로 계산되게 출력하는 방법은 없을까요?

=> 답변

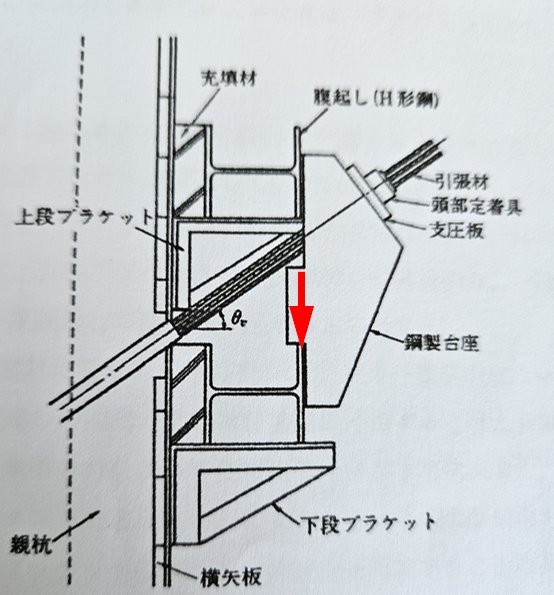

그림에서 보면 앵커의 수직분력은 좌대를 통하여 모두 하부 띠장에만 전달 됩니다.

하부 띠장은 보통의 H 형강과는 달리 약한 축의 휨을 받아서 NG 가 날 수 있습니다.

이에 대한 대책으로는

  1) 하부띠장의 H 형강의 규격을 키운다

  2) 하부띠장의 설치 방향을 90도 틀어서 강축방향으로 힘을 받게 한다.

  3) 상부 띠장과 하부 띠장을 연결하여 수직분력을 두 띠장이 분담하도록 한다.

이런 대책들이 있을 수 있습니다.

세번째 방법은 두개의 띠장을 연결하여 하중을 분담하는 방법이며 연결방법은 여러가지 가 있을 수 있습니다. 허리띠 같이 생긴 대강(띠 모양의 강철)을 상부 하부 띠장사이에 두고 용접하는 것도 예 입니다.

토질및기초기술사 공학박사 장찬수
