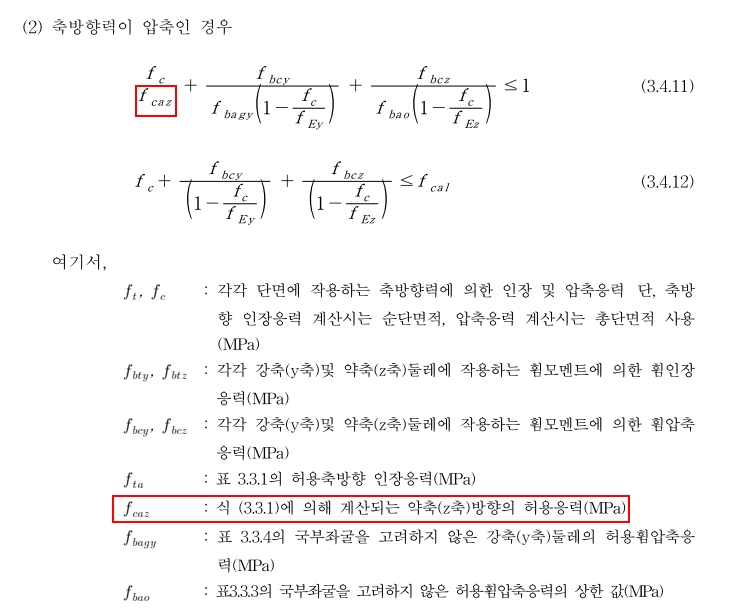

도로교 설계기준2010 에 있는 내용입니다.

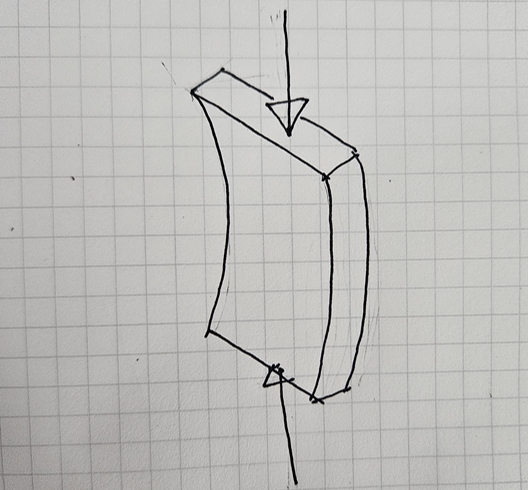

축방향력을 받으면 약축 방향으로 휜다는 것은 다음 그림으로도 알 수 있습니다.

===================== 원글 내용 ====================
===================== 원글 내용 ====================

*시리얼 : 지티이엔시 2005-553 ver 8.10

*질의사항

H-PILE의 허용압축응력 계산시 아래와 같이 계산됩니다.

[4] 허용응력 산정

(1) 허용압축응력 계산

λx = L / rx = 5,300 / 152.0 = 34.9

λy = L / ry = 5,300 / 88.4 = 60.0

λ = MAX(λx , λy) = 60.0, 큰 세장비로 허용축방향압축응력을 산정한다

세장비 60.0 에 따라 허용인장강도 SHP275W 강재의 허용압축응력 Fc를 구함

20.0 < 세장비 <= 90.0 이므로

▶ Fc = 240 - 1.500 x (60.0 - 20.0) = 180.07 MPa

위 내용 중 큰 세장비로 허용축방향압축응력을 산정한다. 의 설계 기준을 알고 싶습니다.

=> 답변

이것이 어떤 설계기준에 있을지는 모르지만, 설계기준에 없다고 하더라도 기본 원칙입니다.

λx = 34.9 일때 계산해 보면

Fc = 240 - 1.500 (34.9 - 20) = 217.65 가 됩니다.

λy = 60.0 일 때 Fc = 180.07 입니다.

어떤 것을 사용해야 되겠습니까

큰 세장비 값을 사용한다는 규정이 과거 도로설계기준 어딘가에도 있는 것으로 기억합니다.

*추가로 프로그램 최신 버전을 받을 수 있을까요?

메일 주소는 gtenc001@naver.com입니다.

=> 답변

최신 버전 보냈습니다
