===================== 원글 내용 ====================

1단굴착시 BERM을 설치한 경우와 그렇지 않고 BERM상단레벨까지 굴착한 경우를 비교 중인데

BERM을 적용한 경우가 굴착심도가 깊음에도 불구하고 벽체변위가 굴착단계에서 벽체변위가 더 작게 나왔습니다.

BERM상단레벨까지 굴착한 경우보다 벽체변위가 많이 나와야 할 걸로 예상하였는데

뭐가 잘 못 검토된걸까요?

=> 답변

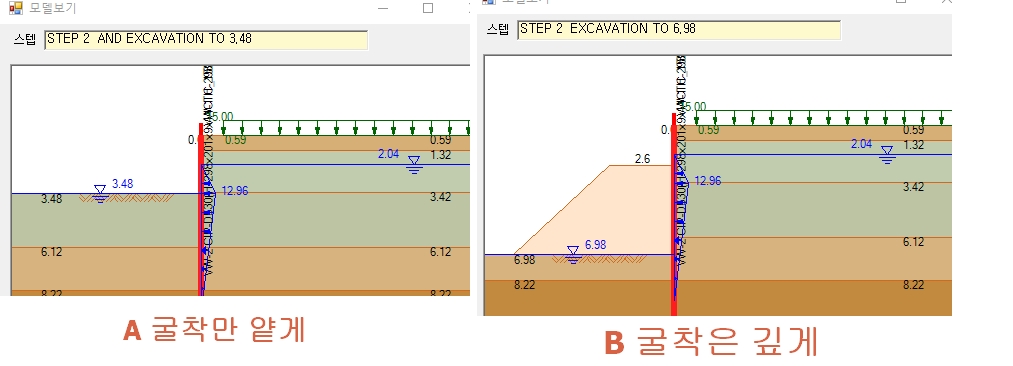

아래 그림에서 어느쪽이 변위가 더 클 것 같습니까 ?

이번 기회에 A 의 변위와 대략 같아지려면 B에서 굴착을 얼마나 하면 되는지 한번 체크 해 보시는 것도 좋을 것 같습니다.

질문내용에서 A 의 경우 B에서 입력한 BERM 상단까지 굴착을 했다고 하는데 데이터를 보면 그 보다 깊은3.5 미터 까지 굴착하는 것으로 되어 있습니다.

그래서 감각적으로 어떤 경우 변위가 더 클지 알기 어렵고 해석을 해 봐야 하겠습니다.
