===================== 원글 내용 ====================

답변감사합니다 정리해서 말씀드리겠습니다.

우선 기존 검토된 프로그램의 버젼은 W7.83

새로 검토된 프로그램의 버젼은 W7.48 입니다.

결과값이 다른 부분은 다음과 같습니다.

1. <첨부1>의 자료 근입장 검토에서 Node No. 101번까지는 거의 동일하나 102번부터 결과값이 상이함.

2. <첨부2>의 자료 변위 결과값이 크게 상이함.

비교한 자료는 파일로 첨부했습니다.

확인부탁드리겠습니다.

=> 답변

기존의 설계가 버전 7.83인데 재검토는 오히려 이전 버전인 7.48 로 하셨습니다.

기존의 설계가 더 최신 버전이이 때문에 맞습니다.

sunex는 프로그램에 오류가 있을 때, 해석에 불합리한 점이 있을 때 또 사용자가 좋은 의견을 제안해 주었을 때 수정이 됩니다. 따라서 버전이 다를 때 차이가 날 수 있습니다.

두 결과가 차이가 나는 것은 7.48 이후 7.83까지 오는 사이에 수정된 내용이 있으며, 불합리한 점이 수정된 케이스 입니다.

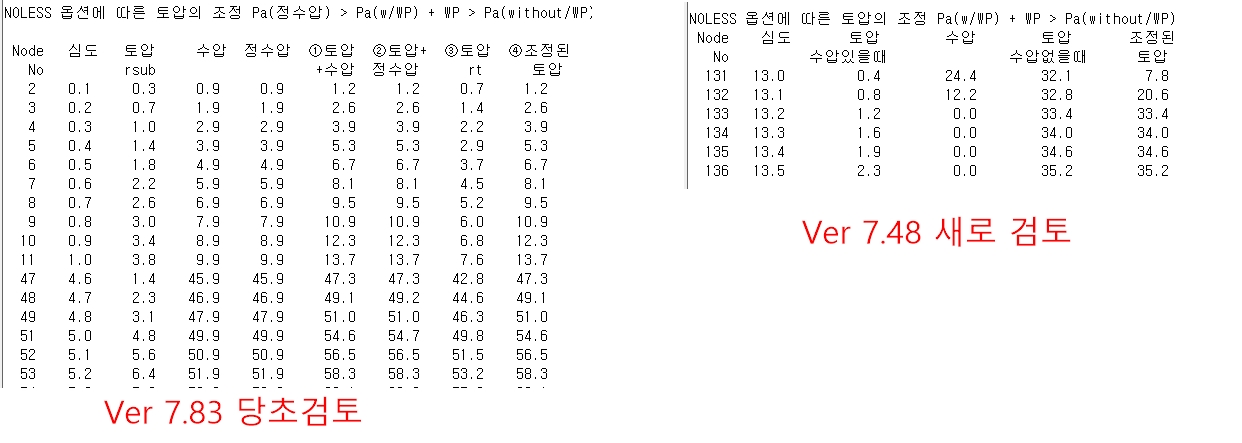

7.48 이후 수정된 내용

NOLESS 명령어 보완

지하수가 있을 때 지하수가 없을 때보다 더 안전한 경우가 있음

(암반에서 지하수압을 삼각형으로 떨어뜨릴때, 지하수압 옵션으로 수압을 감소 시킬 때, 침0투류 해석에 의하여 감소된 수압을 적용 할 때 등)

이러한 모순을 해결하기 위하여 LOLESS 명령을 도입함

70) ver w6.54 수정내용 2019.3

  ① water pressure 가 입력되었음에도 입력되지 않은 경우보다 토압, 변위 및 부재력이 더 작은 경우가 없도록 하는 NOLESS 명령문 추가

그후 여러 사례들을 검토한바 모순은 해결이 되었는데 또 다른 문제가 있었음

그 문제는 이렇게 감소된 압력을 적용했을 때 정수압보다 더 불리한 경우가 있어 이 모순을 해결하였음.

104) Ver 7.75 2022.06.15.

   - 정수압보다 감소된 수압이 작용할 때 NOLESS  체크 항목 보완

     당초 : (토압rsub + 수압)은 토압(rt) 보다 커야 한다.

     추가체크 항목 : 그러나 (토압rsub + 정수압) 보다는 작아야 한다.

LOLESS 에 대한 설명은 매뉴얼을 참고하시기 바랍니다.

수압 조정과정에 대한 상세한 내용은 output 2 로 하면 출력파일에 기록됩니다.
