===================== 원글 내용 ====================

- A-A’우측 버팀대 설치구간 N치 3~5정도의 느슨한 지반에

 위치하고 있으므로 가상지지점을 고려하여 흙막이 부재 안전성을 재검토하기 바람.

굴토심의결과에서 나온 의견인데 가상지지점을 SUNEX에서 고려했다는걸 나타낼수가 있을까요?

=> 답변

sunex 에서는 가상지점이 자동으로 고려 되기 때문에 별도로 입력하지 않아도 됩니다.

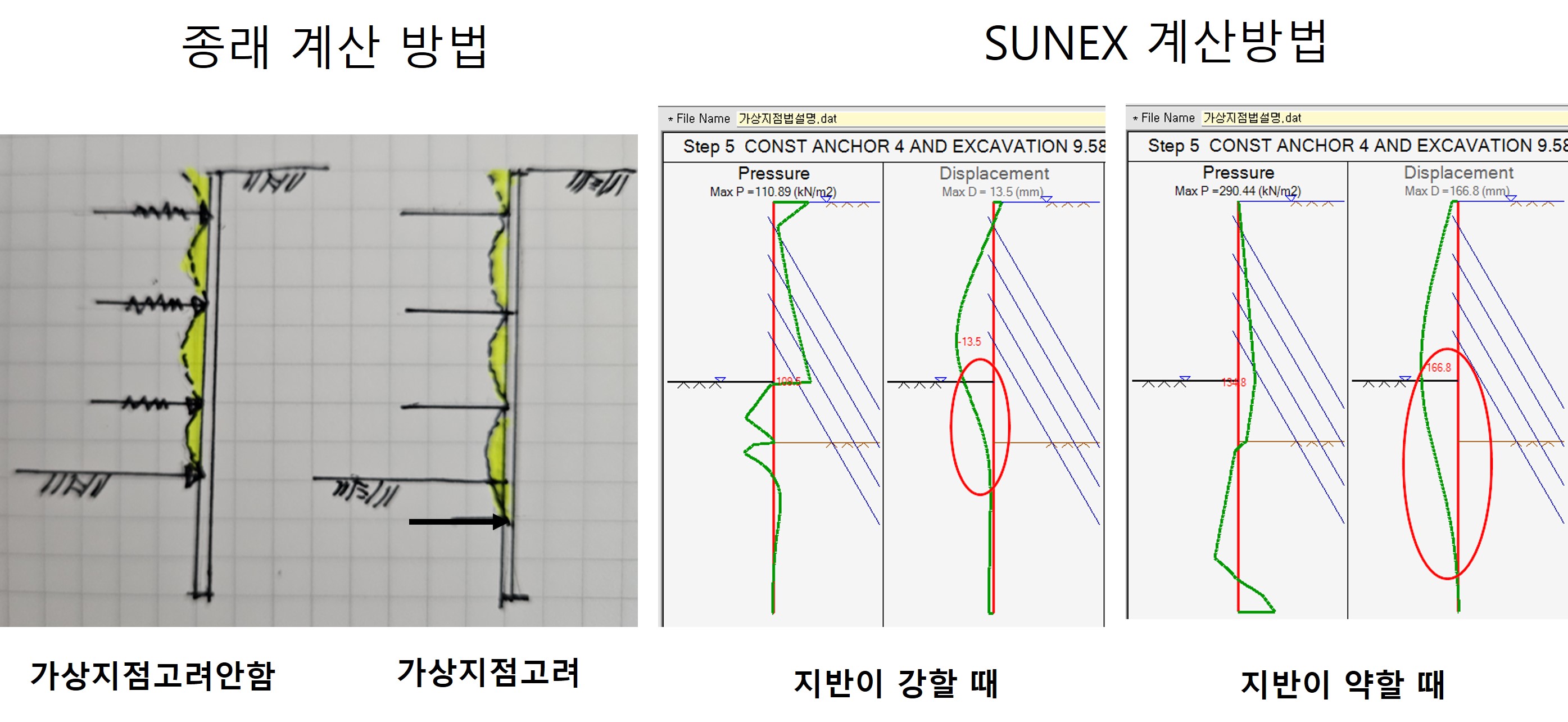

컴퓨터에 의한 탄소성 해석 방법이 없을 때는 흙막이 구조를 단순보 또는 연속보로 해석하였습니다.

이때 굴착바닥을 한개의 지점으로 보면 그 점에서의 변위는 0 이 되므로 현실과 맞지 않습니다. 과소 설계의 우려가 있었습니다.

실제 변위는 굴착바닥 아래에서도 일어나기 때문입니다. 그 현상을 고려하기 위하여 가상지점법이 사용되었습니다. 굴착면이하 일정 깊이까지 변위가 생긴다고 보고 가상지점을 굴착바닥보다 깊은 곳에 위치한다고 보는 계산방법입니다.

이때 가상지점의 위치는 0,5 미터을 통상 입력하는데 지반의 강하기에 따라 더 얕아 질수도 있고 더 깊어질 수도 있어 엔지니어의 판단이 필요했습니다.

SUNEX 와 같은 탄소성 해석 프로그램에서는 가상지점을 특별히 입력을 하지 않아도 굴착면 아래 부분에도 변위가 발생하게 되어 있습니다.

주동토압과 수동토압의 균형이 일어나는 점까지 변위가 일어나는데, 지반이 강하면 그 깊이가 얕아지고 지반이 약하면 그 깊이가 깊어 집니다.

sunex 에서는 별도로 가상지점을 입력하지 않아도 고려가 됩니다.

토질및기초기술사 공학박사 장찬수
