===================== 원글 내용 ====================

회사명 : 새길이엔시

시리얼 넘버번호 : 2008-0634 [design]

부재검토시 압축응력관련 질의드립니다.

H형강 압축응력 검토시 Ly의 약축검토

스트러트 압축응력 검토시 Lx, Ly의 강축, 약축검토

H형강 압축응력시 토압의 방향상 Lx로 검토 되는게 아닌지 궁금합니다.

약축검토하는 이유를 알고 싶습니다.

=> 답변

저번에도 답변 드린 적이 있는 질문입니다.

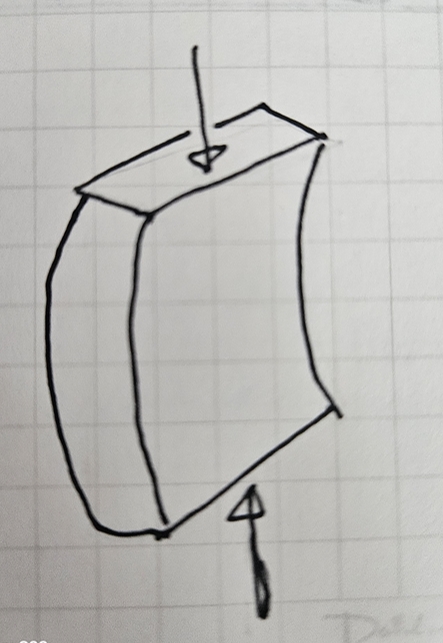

부재에 축방향력이 작용하면 부재가 휘려고 하며 이 휨이 과도하면 받을 수 있는 축방향력이 감소 됩니다.

약축과 강축이 있는 단면에서 약축으로 휩니다. 따라서 좌굴 평가시에  약축의 회전반경 ry 가 사용됩니다.

이 것은 각종 설계기준에도 명시되어 있습니다.

버팀대의 경우는 또다른 변수인 고정간격이 있습니다.

Lx/rx 와 Ly/ry 에 따라 휨니다. 약축이라도 고정간격 Ly 가 매우 짧으면 강축방향으로 휠 수도 있습니다.

토질및기초기술사 공학박사 장찬수
