sunex2024-1027(주)엔아이스틸v8.10VS

엔아이스틸 이호빈 대리입니다

수동토압 측정후 절점번호 당 수동토압 모멘트 값이 어떻게 나오는지 알고싶습니다.

=> 답변

수동토압에 대한 모멘트를 계산해 보겠습니다.

일반적으로 모멘트 = 힘 x 팔길이 입니다.

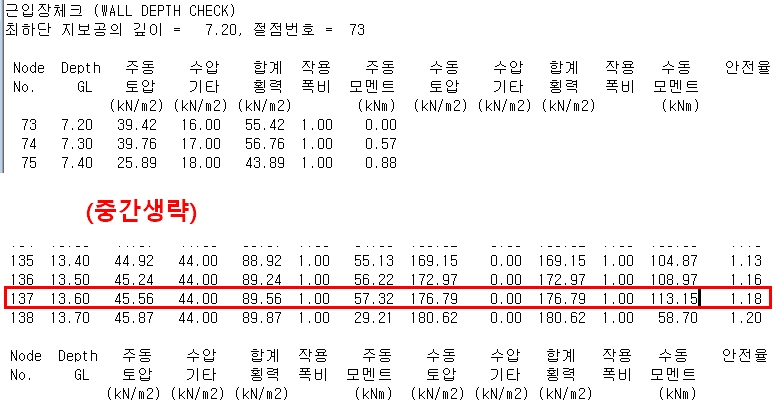

여기서 절점 137번의 수동토압으로 인한 모멘트를 구합니다.

힘 = 절점 137 번에 작용하는 수동토압의 크기 = 176.79 kN/m2 x 0.1 x 1.0 = 17.679

   여기서 0.1 : 절점 137 이 차지하는 상하 간격

          1.0 :수동토압작용폭비

팔길이 = 13.6 - 7.2 = 6.4

   여기서 13.6 : 모멘트를 계산하는 절점 137의 깊이

          7.2 : 최하단 지보공의 깊이

따라서 수동토압에 의한 모멘트 Mp = 17.679 x 6.4 = 113.15

질문하신 내용중에 "수동토압 측정후" 라는 의미는 잘 모르겠습니다.

수동토압의 크기, 예를 들어 137번 절점의 경우 176.79 가 어떻게 나왔는지에 대한 질문이라면

해당스텝에 출력옵션을 2 로 하여 sunex 를 실행하면 output 파일에 왜 수동토압의 크기가 176.79 가 나왔는지에 대한 근거가 출력됩니다.

STEP  4  EXCAVATION TO 9.96 &

      EXCAVATION  9.96

      CONST STRUT 3

      GROUND_SETTLEMENT

      DEPTH_CHECK

  output 2   <== 출력옵션

토질및기초기술사 공학박사 장찬수
